Controller per caricatori di condensatori LT3750A di Analog Devices

da | 6 Set, 21 | News |

I controller per batterie di condensatori LT3750A di Analog Devices sono convertitori flyback progettati per caricare rapidamente grandi condensatori a una tensione target regolabile dall’utente. Questo dispositivo carica condensatori di qualsiasi dimensione e pilota FET NMOS ad alta corrente. I controller del caricatore del condensatore LT3750A incorporano lo schema di controllo in modalità limite che riduce al minimo le perdite di transizione e riduce le dimensioni del trasformatore. Il rapporto di rotazione del trasformatore e due resistori esterni regolano facilmente la tensione di uscita. I controller del caricatore del condensatore LT3750A possono funzionare da una varietà di fonti di alimentazione con un’ampia tensione di ingresso che va da 3V a 24V. Il basso rilevamento della corrente a 78 mV limita accuratamente la corrente di commutazione di picco e aiuta a massimizzare l’efficienza. Un’applicazione tipica può caricare un condensatore da 100 µF a 300 V in meno di 300 ms. Questi controller sono idealmente utilizzati in segnalatori luminosi di emergenza, sistemi flash professionali, recinzioni elettriche, detonatori, alimentatori ad alta tensione e sistemi di controllo della sicurezza. I controller sono utilizzati per segnalatori luminosi di emergenza, sistemi flash professionali, sistemi di sicurezza e controllo dell’inventario, alimentazione ad alta tensione, recinzioni elettriche e detonatori.

Analog Devices Inc. LT3750A Capacitor Charger Controllers

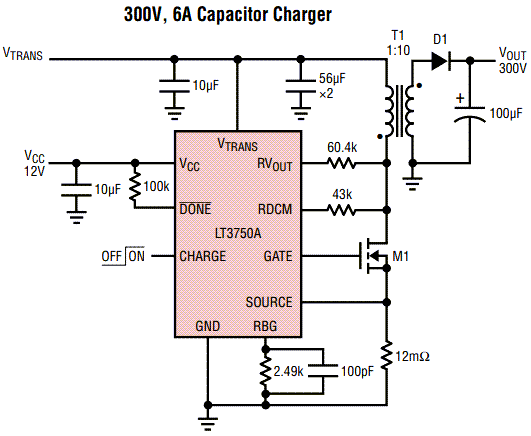

Tipico circuito applicativo
